架空線高壓電纜護層接地環流監測系統

編輯:正瑞電子   發布時間:2025-05-27   閱讀:95

      在現代電力系統中,架空線電纜作為電能傳輸的重要載體,其安全穩定運行對于保障社會生產生活的正常運轉至關重要。然而,電纜在運行過程中,由于各種因素的影響,可能會出現接地環流問題。接地環流不僅會導致能量損耗增加、電纜溫度升高,加速絕緣老化,嚴重時甚至可能引發電纜故障,造成大面積停電事故,給社會經濟帶來巨大損失。因此,對架空線電纜接地環流進行有效的監測和控制,成為了電力運維工作中的一項關鍵任務。

      接地環流監測的常用方法:

      基于電流互感器的直接監測


     電流互感器是一種常用的電氣測量設備,在接地環流監測中,可將其安裝在電纜金屬護層的接地線上。通過電磁感應原理,電流互感器能夠將接地線上的大電流按一定比例轉換為小電流,便于后續的測量和處理。連接在電流互感器二次側的測量儀表或數據采集裝置,可以實時獲取接地環流的大小和相位等信息。這種方法具有測量精度高、可靠性強的優點,能夠直接反映接地環流的實際情況,是目前應用較為廣泛的一種監測手段。



功能特點:

1、護層電流監測功能:對電力電纜的接地電流進行實時監測,可及早發現電纜接地電流異常,對電纜故障做出處理措施.

2、溫度在線監測功能:實時監測電纜接頭溫度及環境溫度,可及早發現電纜過熱情況,對比環境溫度和電纜負荷,相應做出處理措施。

3、前端設備除電流互感器外,整體安裝在管廊內部的采集裝置內,具備較高的防護等級,適應管廊內潮濕的環境:

4、供電方式:可采用太陽能供電、專用CT供電和AC220V供電

5、通訊方式:4G、無線通信,光纜、RS485等,根據現場情況合理配置。

6、開放性:可向第三方集中監控平臺提供護層電流數據,提供軟件或硬件底層接口,與綜合管理平臺無縫融合。



技術指標:

護套電流傳感器



額定一次電流

200A


準確級

0.5


IP防護等級

Ip68


安裝方式

開口安裝


內徑

50mm ; 75mm


  引線長度

10m·長度可定制


工作環境

溫度:-40°C~+85°C,濕度:10%~98%;



溫度傳感器



測溫元器件

NTC


測溫范圍

-40~+125


測溫精度

±1


封裝

環氧樹脂封裝




電流溫度采集器



接入電流傳感器數量

3

分別測量電纜ABC三相

接入溫度傳感器數量

4

測量電纜接頭ABC三相,環境溫度

電流采樣周期

<1S


靈敏度

±0.1A

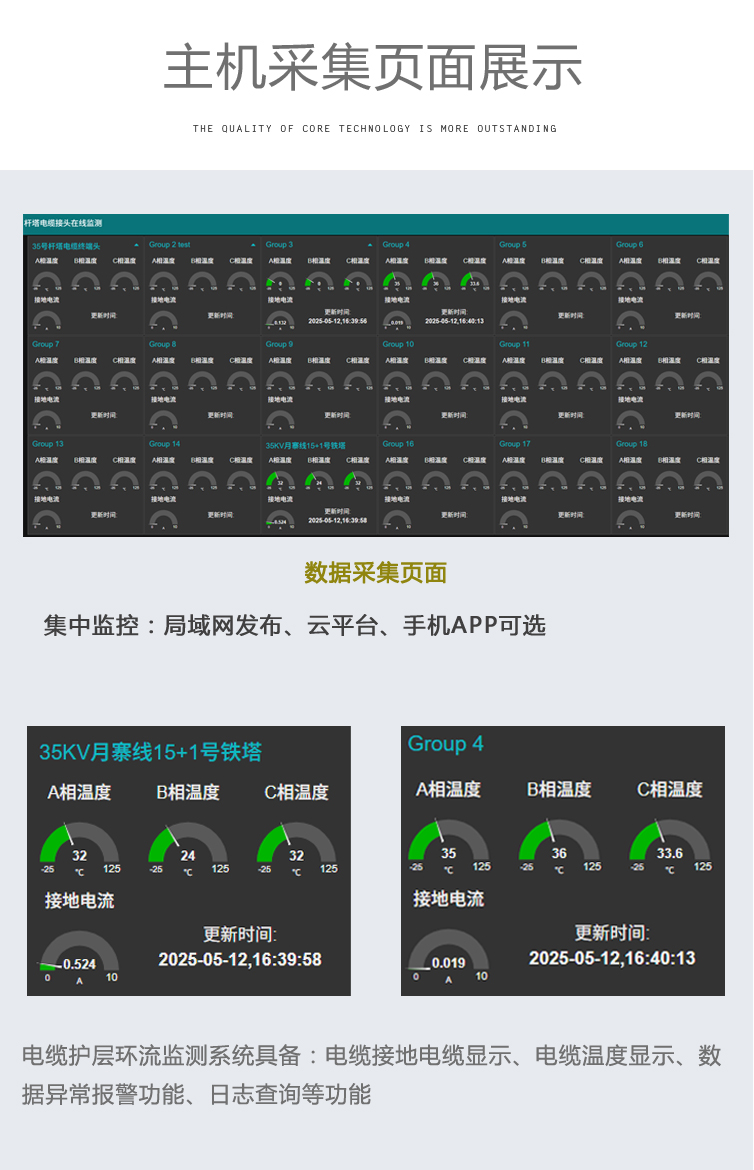

主機采集頁面:

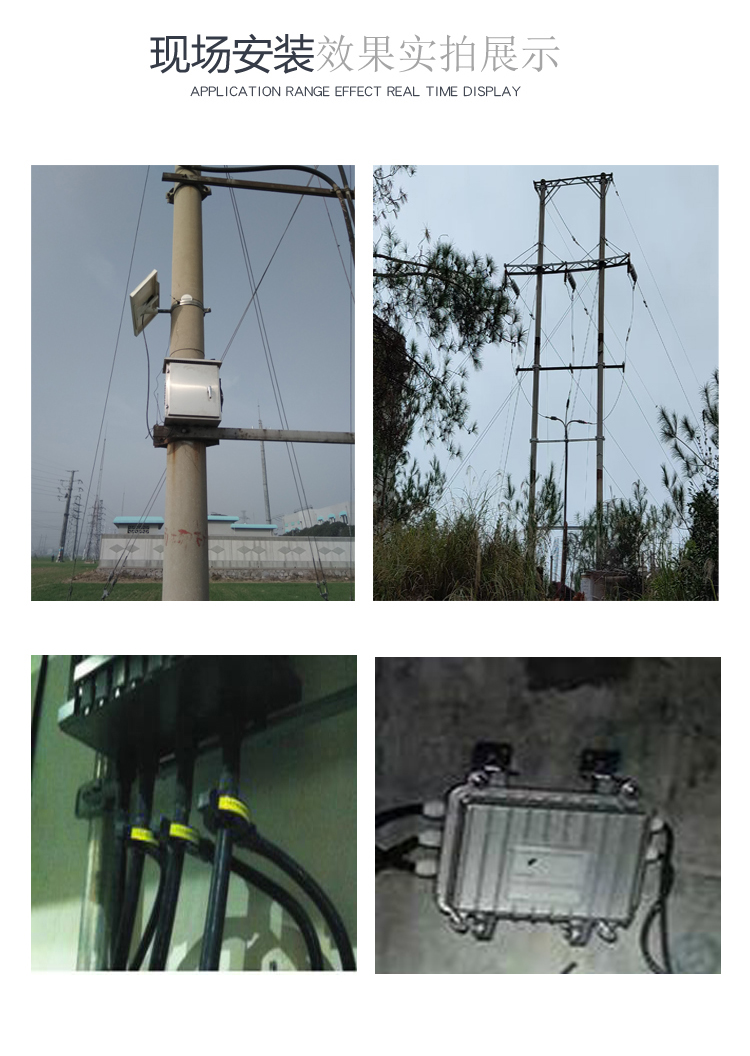

現場安裝:
