開關狀態指示儀

編輯:正瑞電子   發布時間:2018-12-12   閱讀:5047

一、產品概述

開關柜狀態指示儀系列產品根據國家電力行業“五防”的要求開發研制,主要適用于2KV~35KV/50Hz戶內各類高壓電器控制柜的帶電、開關刀閘位置指示及安全閉鎖裝置(設備)。是一種新型多功能、動態模擬指示的自動化設備。它集一次回路模擬圖、斷路器位置、開關狀態、接地刀閘位置、彈簧儲能狀態、高壓帶電指示、閉鎖及溫濕度控制、驗電和核相等多功能于一體。裝置方式采用嵌入式,安裝快速方便;用戶選用時只需提供相應一次系統方案圖及功能要求即可。

二、產品尺寸圖示


外形尺寸:139mm(寬)×200 mm(高)×35mm(深)。
開孔尺寸:118 mm(寬)×178 mm(高)。


三、產品性能指標
1、工作電源:AC/DC85~265V 頻率50/60Hz。
2
、使用環境:工作環境溫度-25℃~70℃,環境相對濕度≤90%,海拔高度≤3000m。
3
、模擬指示部分
A
、斷路器狀態指示:
合閘時,合閘觸點閉合,紅色垂直模擬條亮。
分閘時,分閘觸點閉合,綠色傾斜模擬條亮。
斷路器工作位置指示:
工作位置觸點閉合,紅色垂直模擬條亮。
實驗位置觸點閉合,綠色水平模擬條亮。
B
、彈簧儲能指示:
觸點閉合時,紅色儲能指示燈亮,表示已儲能。
觸點斷開時,紅色儲能指示燈滅,表示未儲能。
C
、接地刀閘指示:
觸點閉合,紅色垂直模擬指示條亮,表示接地刀合閘。
觸點斷開,綠色傾斜模擬指示條亮,表示接地刀斷開。
注:失電狀態下所有的發光指示燈均不亮,以上接點信號均來自斷路器的輔助觸點。
4
、高壓帶電指示部分:(符合《T538-93》規定)
LED
啟輝電壓(KV):≥15%額定母線電壓;
閉鎖啟控電壓(KV):≥65%額定母線電壓;
閉鎖繼電器輸出接點容量:AC220V/3A。閉鎖繼電器動作規律如下:
條 件
狀 態
無輔助電源時
閉鎖接點斷開,禁止操作。
有輔助電源,高壓電任一相帶電時
閉鎖接點斷開,禁止操作,閉鎖綠燈亮。
有輔助電源,高壓電三相均不帶電時
閉鎖接點閉合,允許操作,閉鎖綠燈滅,開鎖。
5
、溫、濕度監控部分:一路凝露,一路溫度。
工作原理:當前濕度值≥88%RH或將形成凝露時,對應負載工作(無源);當前濕度值≤80%RH
時,對應負載停止工作(無源)。
升溫型:當前溫度值≤5℃時,對應加熱器工作(無源);當前溫度值≥15℃時,對應加熱器停
止工作(無源)。
降溫型:當前溫度值≥45℃時,對應負載工作(無源);當前溫度值≤40℃時,對應負載停止工
作(無源)。
6
、功耗≤10W,連續工作壽命≥30000小時。
7
、強制閉鎖壽命≥10000次。
8
、驗電功能:測試高壓是否帶電。
9
、核相功能:為高壓配電時母聯柜與其他柜體電氣連接時高壓輸入同相效驗使用(不提供核相器)。
10
、抗電強度:外殼與端子間大于AC3000V。
11
、絕緣性能:外殼與端子間大于100MΩ。
12
、外形尺寸:139mm(寬)×200 mm(高)×35mm(深)。
13
、開孔尺寸:118 mm(寬)×178 mm(高)。
四、安裝及使用說明
1

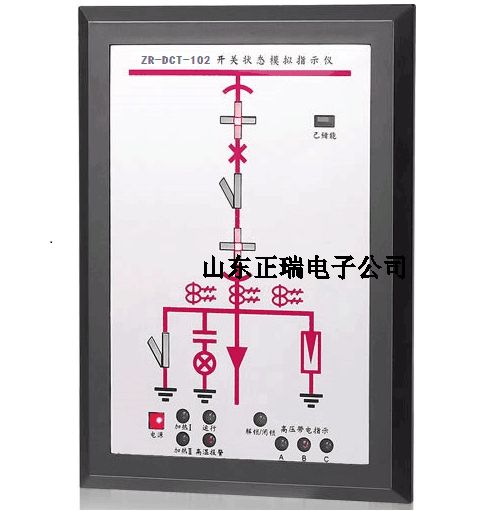

、外觀示意圖(不同的一次模擬回路,面板圖有所不同,請以實物為準。



2、安裝方式:嵌入式安裝
開孔尺寸:118 mm(寬)×178 mm(高),在開關柜上開4個相對應的Φ4mm小孔,用M3的螺絲固定住產品四個角,螺絲中心間距為129 mm(寬)×190mm(高)。
3
、按端子的功能將線接好,并校對準確后方可通電。
4
、將各開關量輸入端與開關量輸入“公共端”短接一下,觀察對應功能指示燈是否正常點亮或熄滅。
5
、將帶電指示器的各個輸入端分別接上對應的高壓帶電傳感器,當某相高壓試驗時,對應的帶電指示燈點亮,有閉鎖功能時閉鎖指示燈點亮,閉鎖有效,閉鎖輸出觸點斷開;高壓斷開后帶電指示燈熄滅,閉鎖解除,閉鎖指示燈熄滅,閉鎖輸出觸點閉合。
※傳感器接線方式
溫度傳感器兩根線對應相應溫度傳感器端子(不分方向),
凝露傳感器兩根線對應相應凝露傳感器端子(不分方向)。
五、注意事項
1
、每臺產品包括:主設備一件,溫度傳感器一只,凝露傳感器一只,產品說明書一份。
2
、請再仔細閱讀《使用說明書》的前提下,按實物背板接線示意圖接線,確認無誤后方可通電。
3
、若用戶采用不同于本產品的說明書,在安裝和使用其他方案要添加功能時,請盡早與我公司聯系,以便我司及時提供相關圖紙和方案,避免燒毀機器設備、減少安全事故。
4
、本產品在設計變更時恕不另行通知,敬請原諒。
