客戶案例——四川宜賓110KV變電站六氟化硫氣體泄漏報警監測系統
來源:正瑞電子        瀏覽:2315         發布日期:2023-07-26

我司六氟化硫氣體泄漏報警裝置在四川宜賓電業公司110kv變電站成功投運。

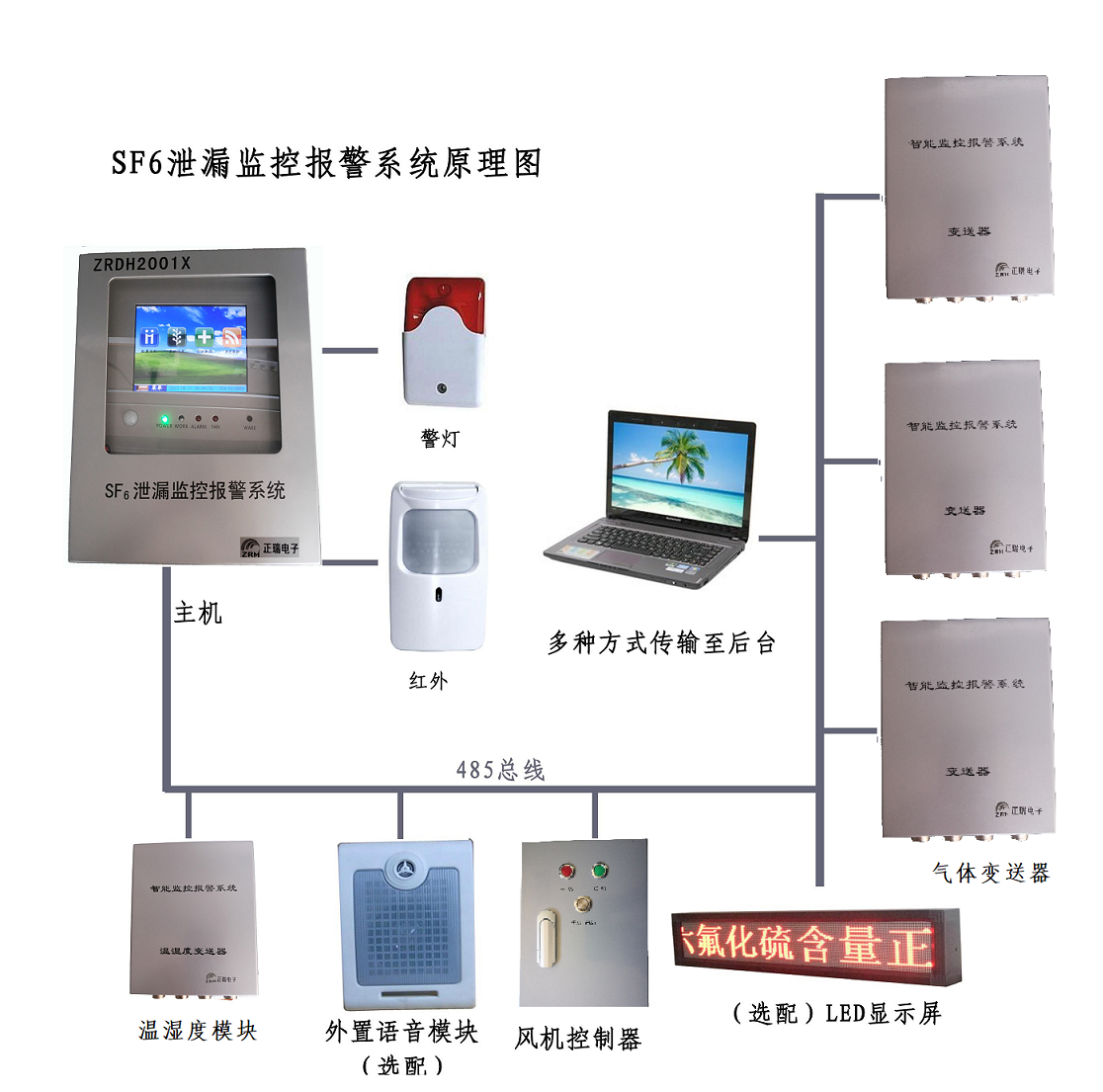

六氟化硫氣體泄漏報警監測系統結構圖:

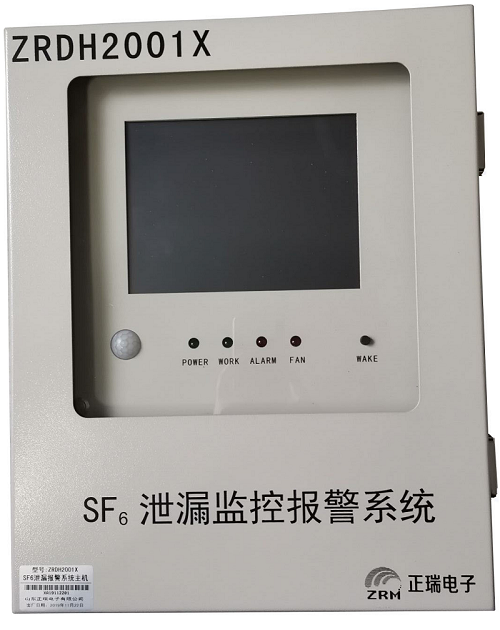

本系統主機采用大屏幕8寸工業觸摸液晶,主機主要功能是完成數據采集、數據顯示、數據存儲、發送控制指令、報警指示、數據上傳、軟硬復位等。主機配備操作面板與顯示界面,具有靈活的人機交流功能。


特點:

● 超限報警泄漏時自動啟動風機排風功能;

● 環境中O2含量檢測功能;缺氧時自動報警,自動排風;

● 大屏幕液晶動態中文顯示,具有屏幕自動保護功能。界面友好,刷新速度快;

● SF6、O2氣體含量超標時,風機自動啟動功能;

● 定時排風功能;

● 報警時啟動強制排風功能;

● 相關歷史數據存儲及檢索功能;

● 溫度、濕度檢測、報警及顯示;

● 二路實時防盜報警監控;

● 二路實時火災報警監控,火災自動關閉風機;

● 語音提示報警功能;

●主機尺寸為:320*400*110(水平*高*厚,單位mm)。



氣體變送器采用德國進口的SMARTGAS紅外傳感器



●  SF6濃度超限報警點:1000ppm,精度<±5%;

●  O2濃度檢測范圍0-25%,缺氧報警點:18%,精度<±0.5%;

●  溫度顯示范圍:-20~+99℃,精度<±0.5%;

●  濕度顯示范圍:0~99%RH,精度<±3%;

●  輸入電源:AC  220V±20%;

●  報警輸出接點功率:AC220/5A;

●  風機輸出接點:380V/15A(三相)或220V/15A;

●  風機啟動:O2含量≤19.6%或SF6氣體濃度>1000ppm時,自動啟動風機,每次啟動時間按時段自動設置,可手動控制或強制啟動風機;

●  海量報警信息存儲設計;

●  5路大容量報警觸點輸出。

●  實時防盜火災報警監測;

●  SF6氣體檢測報警誤差<5%,氧氣報警誤差<0.5%;

●  風機控制器可控制原有風機。

 風機控制器/溫濕度變送器


      溫濕變送器功能:現場溫度\濕度的實時檢測,并將實時數據傳送到主機。

    特點:

l風機控制采用施耐德交流接觸器控制輸出

l瑞士進口溫濕度傳感器,溫度誤差<0.5℃ ,濕度誤差為:±3%。

     超強防雷措施RS485總線接口,便于組網.

六氟化硫SF6泄漏報警檢測裝置技術參數

SF6濃度檢測范圍:01500ppm ,誤差小于1%

O2濃度檢測范圍025%,缺氧報警點:18%,精度<±0.5%;
泄漏報警閾值:1000ppm(可調)
報警誤差:±5%設置值
溫度顯示范圍:-20+99℃,精度<±0.5%

濕度顯示范圍:099%RH,精度<±3%;

輸入電源:AC220V±20%;

報警輸出接點功率:AC220/5

風機輸出接點:380V/15A(三相)或220V/15A;

風機啟動:O2含量≤19.6%SF6氣體濃度>1000ppm時,自動啟動風機,

每次啟動時間按時段自動設置,可手動控制或強制啟動風機;

SF6氣體檢測報警誤差<5%,O2報警誤差<0.5%

系統平均無故障工作時間(MTBF)為8000小時;
主機多種形式:彩屏,全觸摸操作,壁掛式機箱、嵌入式安裝、面板固定式


六氟化硫氣體泄漏報警監測系統功能

1)空氣中氧氣含量檢測功能
2)環境中SF6氣體含量檢測功能
3)環境中溫、濕度檢測顯示功能
4)缺氧報警功能、SF6氣體含量超標報警功能
5)缺氧或SF6含量超標,具有強制排風、定時排風、人工強制排風功能
6)實時顯示各種參數功能、歷史資料查詢功能


售后服務承諾

我公司六氟化硫氣體泄漏報警產品完全按照ISO9001質量認證體系進行質量控制,有精密的產品檢測設備和嚴謹的過程檢驗流程。保證生產的產品質量合格,運行穩定。

 我公司鄭重承諾對所有售出商品均具有三年免費保修服務,終身維護。響應時間為8小時內回復。如需現場服務,省內24小時到達現場,省外48小時到達。技術服務電話0533-3581782
