六氟化硫SF6氣體(紅外方式)在線監測報警系統 ZRDH2001X

編輯:正瑞電子   發布時間:2022-07-07   閱讀:3341

1、六氟化硫SF6氣體泄漏監測系統簡介

   SF6氣體泄漏智能監控報警系統是根據《SF6安全法規》,為在安裝有SF6設備的配電裝置室的工作人員提供人身健康安全保護而設計、開發的智能型在線監測系統。它主要檢測開關室SF6氣體濃度含量和氧氣含量,當環境中SF6氣體含量超標或缺氧時,能實時進行報警,同時自動開啟通風機進行通風,并具有溫濕度檢測、工作狀態語音提示、遠傳報警、歷史數據查詢等諸多豐富功能。它獨有的微量SF6氣體檢測技術,能檢測到10~5000ppm濃度的SF6氣體,不僅可以達到保障人身安全的目的,而且還能確保設備正常運行;進口高穩定的氧傳感器,可以為現場工作人員提供更多一層可靠保護。

   本系統可為廣泛應用于各種電壓等級的SF6開關室、SF6開關室、組合電氣室(GIS室)、SF6主變室等。

2、六氟化硫SF6氣體紅外檢測原理

  光譜可以表示物質中的原子、分子所處的運動狀態。這種物質的內部運動,可通過輻射或吸收能的形式(即電磁輻射)表現出來,而光譜就是按照波長順序排列的電磁輻射。由于原子和分子的運動是多種多樣的,因此光譜的表現也是多種多樣的。按照波長及測定方法,光譜可分為:Y射線、X射線、光學光譜、和微波波譜。而光學光譜又可分為真空紫外光譜、近紫外光譜、可見光譜、近紅外光譜和遠紅外光譜。

實驗證明,當特定波段的紅外光通過SF6氣體時,這些氣體分子對特定波長的紅外光有吸收,其吸收關系服從朗伯--比爾吸收定律,即吸收與SF6氣體濃度呈現自然指數關系。

運用以上原理,設計相應的光學裝置,采用主動吸氣方式,當采樣氣體中含有SF6氣體時,能夠通過檢測氣室的紅外光的強度將相應減弱,根據減弱的幅度,運用朗伯--比爾吸收定律可以計算出SF6氣體濃度。

本系統中六氟化硫SF6氣體泄漏檢測運用的正是紅外光譜吸收技術。與其他檢測技術相比,運用紅外光譜吸收技術檢測SF6氣體,檢測精度高,穩定可靠,且不受環境溫濕度等條件限制。

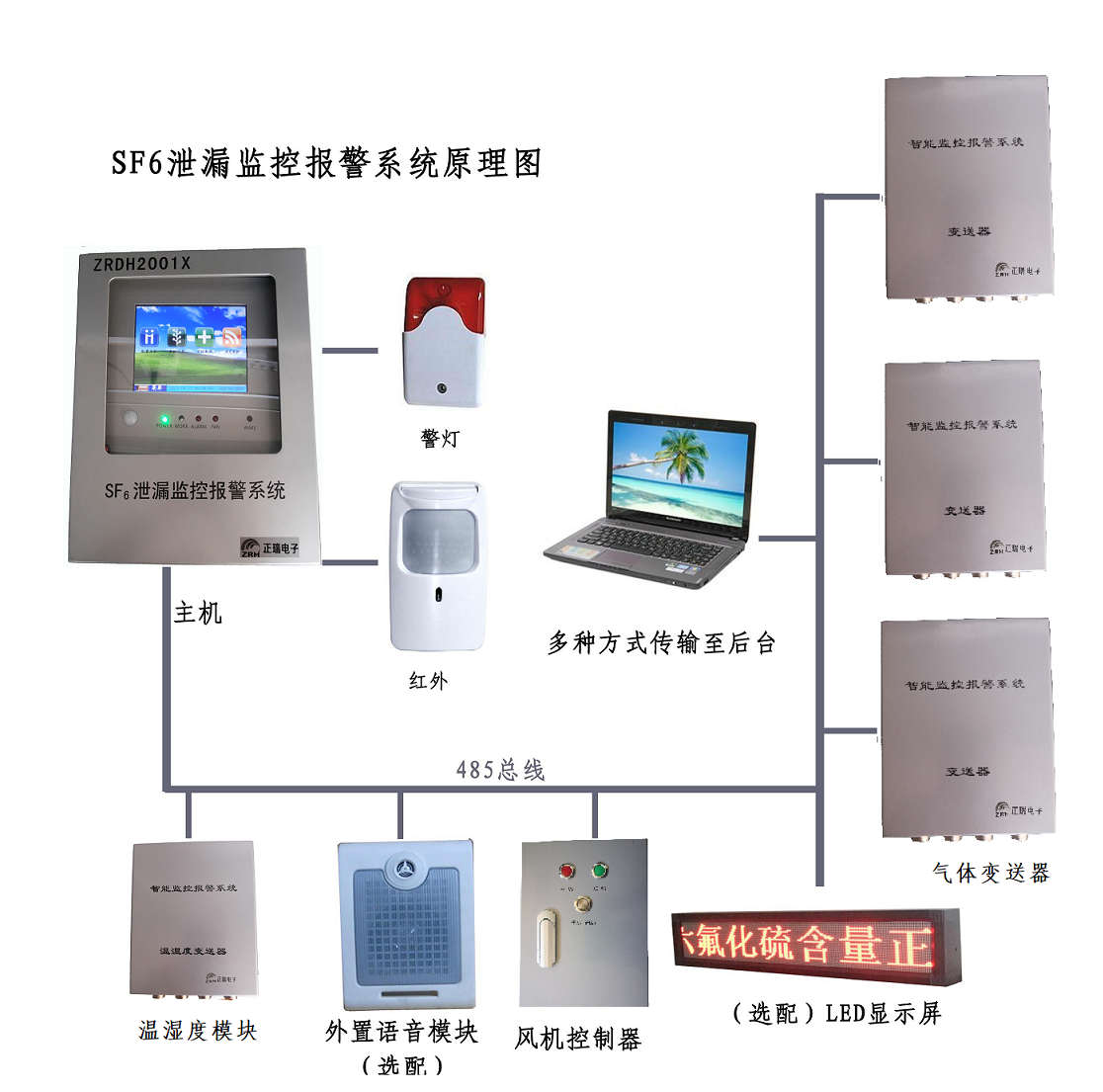

3、六氟化硫氣體紅外方式在線監測泄漏報警系統原理圖



   系統由ZRDH2001X型監控主機,ZRCS-10型SF6/O2采集模塊 ,溫濕度采集單元,人體紅外感應傳感器,聲光報警裝置,風機控制模塊以及LED顯示屏等組成。可實時SF6氣體濃度定量檢測、氧氣含量檢測、溫濕度檢測等。系統自動記錄各種報警數據,通風設備啟動數據,可以自由設定1~1000ppmSF6告警閥值,以及自動啟動通風時間,SF6泄露超過設定告警閥值時超標告警,氧氣含量<18%時缺氧告警,并自動啟動通風設備以及,聲光報警器.根據用戶需要提供與遠程通信裝置的接口,實現遙控、遙測、遙信等功能。


3.1 本系統傳感器

SF6:采用德國先進的雙光束紅外檢測技術檢測SF6氣體濃度數值,精度能夠做到1%FS,可以長達到10年工作壽命

O2:采用德國長壽命氧氣傳感器檢測氧氣濃度數值,,保證氧氣參數精度。

傳感器特點

德國smartGAS公司的SF6傳感器的原理是紅外光譜原理,也就是激光的原理!與電化學原理相比,紅外SF6傳感器(六氟化硫傳感器)具有高可靠性,長壽命,高性價比。 不受H2O,酒精,CO2氣體干擾。它廣泛地用于電力設備的SF6氣體泄漏監控報警系統 (0-1000ppm)中,SF6檢漏儀(0-50ppm),SF6檢漏儀純度分析儀(0-100%)。

與但波長單光束相比,雙波長 雙光束技術可以避免因為光源的老化、采樣池和檢測器表面污染而引起的漂移。參比通道的被調制的特定波長的單色光不會對被測量氣體產生吸收。 它產生一個穩定的信號,此信號只受外部影響而變化,不受被測量氣體影響。

目前一些電力服務商還在使用電化學原理的六氟化硫傳感器,但這種SF6傳感器,不能滿足電力行業的低量程的SF6的測試,例如0-50PPM,還有0-1000PPM的,但紅外原理的SF6傳感器就可以定制這些量程:

1、紅外光譜吸收原理(NDIR)

2、雙波長,帶溫度補償

3、高可靠性,與其他氣體不會產生交叉反應。

4、與電化學傳感器相比,六氟化硫傳感器紅外傳感器長達10 年的壽命

5、高性價比,可承受的優惠價格。

6、與電化學傳感器相比,六氟化硫傳感器省去售后維護費用

7、無輻射源,無危害

8、微型結構,低功耗

9、數字量和模擬量輸出。

3.2 ZRDH2001X型SF6氣體泄漏在線監測報警系統功能

● 超限報警泄漏時自動啟動風機排風功能;

● 環境中O2含量檢測功能;缺氧時自動報警,自動排風;

● 大屏幕液晶動態中文顯示,具有屏幕自動保護功能。界面友好,刷新速度快;

● SF6O2氣體含量超標時,風機自動啟動功能;

● 定時排風功能;

● 報警時啟動強制排風功能;

● 相關歷史數據存儲及檢索功能;

● 溫度、濕度檢測、報警及顯示;

● 語音提示報警功能;

3.3 主要技術參數

● SF6濃度超限報警點:1000ppm,根據要求自由設定,精度<±5%;

● O2濃度檢測范圍0-25%,缺氧報警點:18%,現場可調,精度<±0.5%;

● 溫度顯示范圍:-20~+99℃,精度<±0.5%;

● 濕度顯示范圍:0~99%RH,精度<±3%;

● 輸入電源:AC  220V±20%;

● 報警輸出接點功率:AC220/5A;

● 風機輸出接點:380V/15A(三相)或220V/15A;

● 風機啟動:O2含量≤19.6%或SF6氣體濃度>1000ppm時,自動啟動風機,每次啟動時間按時段自動設置,可手動控制或強制啟動風機;

● 海量報警信息存儲設計;

● 5路大容量報警觸點輸出。

● SF6O2變送器采用進口原裝的傳感器,壽命長;

● SF6氣體檢測報警誤差<1%,氧氣報警誤差<0.5%;

● 風機控制器可控制原有風機。
